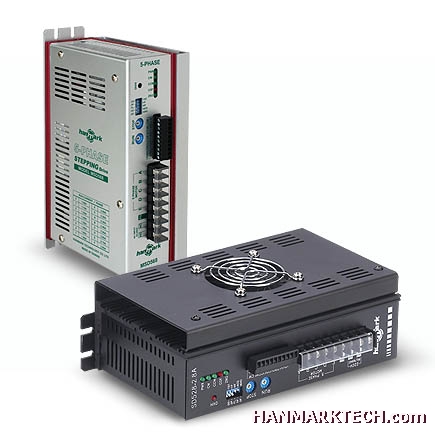

SD528F-2.8A/MSD568

　发布时间： 2010-09-24　浏览次数：

产品介绍：

产品规格：

SD528F-2.8A/MSD568

产品品牌：

HANMARK

参考价格：

￥

详细说明：

特点：

◆使用AC85~265V电源入力，更适合高速高扭力运转需求场合使用(一般用在AC220V)
◆可选择共16种驱动电流，最高达每相2.8A
◆可选择全步进(每步0.72°)或半步进(每步0.36°)驱动方式
◆提供单脉波(1P)及双脉波(2P)两种脉波入力方式选择
◆可调整运转电流及停止电流，让马达有最佳之运转表现
◆具过热保护及输出功能，确保产品安全性
◆自动电流下降功能，可降低马达温度
◆具有原点输出及激磁解除功能，可搭配外部控制使用
◆提供自我测试功能
◆采用高速CPLD组件设计，提高产品稳定度
◆电源输入采用Soft-up Current技术，以免突然之大电流烧毁驱动器
◆LED显示运转状态
◆输出入端均使用光耦合器以避免噪声干扰
◆特殊设计大型铝合金外壳，散热效果奇佳
◆彩色机种丰富机台设计风格(MSD568)

规格：

品名/型号	SD528F-2.8A	MSD568
使用电源	单相AC85V~265V, 50/60Hz
驱动电流	1.0A ~2.8A (16段微调设定)
驱动方式	定电流桥式驱动
解析度	全步进(0.72°/s , 500s/r)
	半步进(0.36°/s , 1000s/r)
控制模式	单脉波(1P), 双脉波(2P)
自动电流下降	30 ~ 70%(16段微调设定)
最大脉波速度	80K Hz
脉波宽度	5us(Min)
方向响应时间	10us(Min)
输入讯号	+4 ~ +10V , ＜20mA
输入讯号阻抗	220Ω
输出讯号	开集极回路, 24V, 10mA(Max)
杂讯隔离	光耦合器
接线方式	可移式插槽
散热方式	强制风扇
工作温度	0 ~ +40℃
工作湿度	＜85% RH
机壳	黑色	彩色

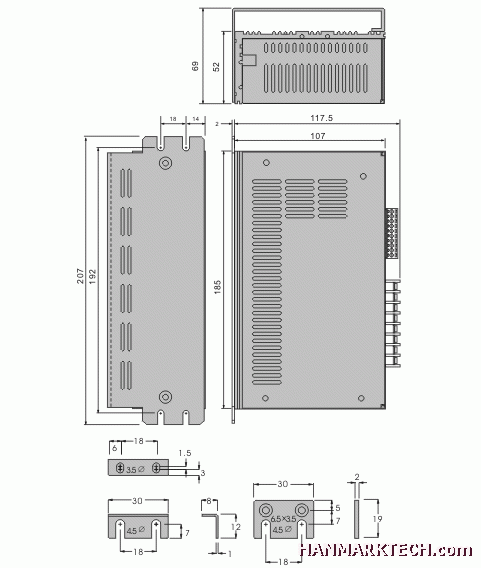

尺寸(mm)	207(L)107(W)69(H)
重量	1280g
