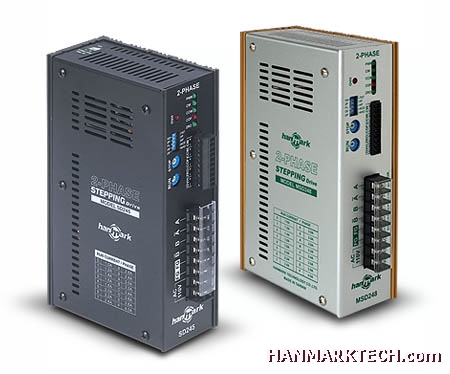

SD245/MSD248

  发布时间: 2010-09-24  浏览次数:
产品介绍:
产品规格: SD245/MSD248 产品品牌: HANMARK
参考价格:
详细说明:



特点:

◆使用AC110V电源入力,适合高速高扭力运转场合使用
◆可选择共16种驱动电流,最高达每相4.0A
◆可选择全步进(每步1.8°)或半步进(每步0.9°)驱动方式
◆提供单脉波(1P)及双脉波(2P)两种脉波入力方式选择
◆可调整运转电流及停止电流,让马达有最佳之运转表现
◆具有过热输出保护功能,确保产品安全性
◆自动电流下降功能,可降低马达温度
◆具有原点输出及外部激磁解除功能,可搭配外部控制使用
◆提供自我测试功能
◆采高速CPLD组件设计,提高产品稳定度
◆电源输入采用Soft-up Current技术,以免突然之大电流烧毁驱动器
◆LED显示运转状态
◆输出入端均使用光耦合器避免噪声干扰
◆特殊设计大型铝合金外壳,散热效果奇佳
◆彩色机种丰富机台设计风格(MSD248)



规格:

品名/型号 SD245 MSD248
使用电源 单相AC110V±10%, 50/60Hz
驱动电流 1.0A ~ 4.0A
驱动方式 定电流双极性驱动
解析度 全步进(1.8°/s , 200s/r)
半步进(0.9°/s , 400s/r)
控制模式 单脉波(1P), 双脉波(2P)
自动电流下降 30 ~ 70%(16段微设定)
最大脉波速度 60K Hz
脉波宽度 5us(Min)
方向响应时间 10us(Min)
输入讯号 +4 ~ +10V , 20mA
输入讯号阻抗 220Ω
输出讯号 开集极回路, 24V, 10mA(Max)
杂讯隔离 光耦合器
接线方式 可移式插槽
工作温度 0 ~ +40
工作湿度 85% RH
机壳 黑色 彩色
尺寸(mm) 185(L)*107(W)*52(H)
重量 950g

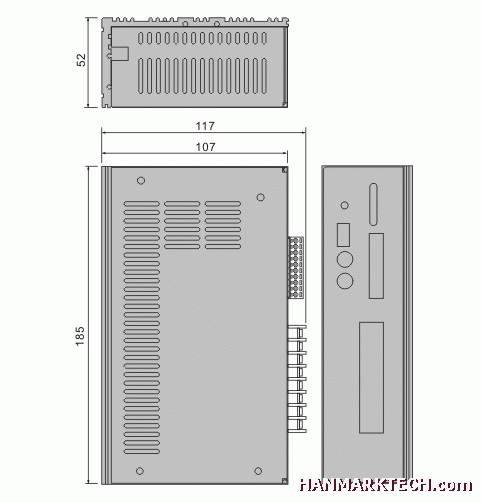

外观尺寸:

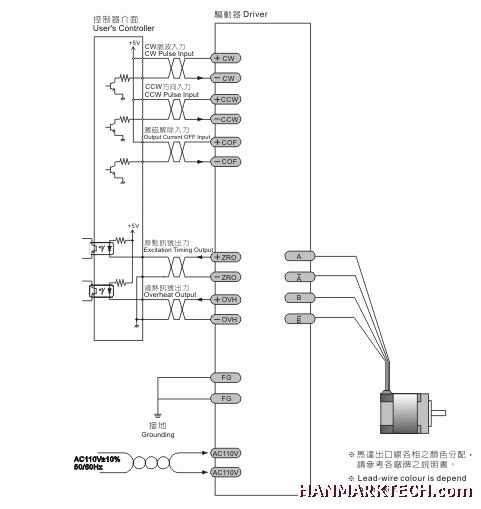

接线图:





规格书下载

型录档下载
