产品介绍:

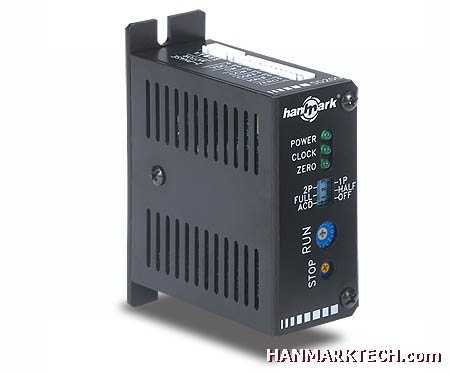

SD200

  发布时间: 2010-09-24  浏览次数:
产品介绍:
产品规格: SD200 产品品牌: HANMARK
参考价格:
详细说明:



特点:

◆使用DC24~42V电源入力,适合中低速平顺运转需求场合使用
◆可选择共16种驱动电流
◆可选择全步进(每步1.8°)或半步进(每步0.9°))驱动方式
◆提供单脉波(1P)及双脉波(2P)两种脉波入力方式选择
◆可调整运转电流及停止电流,让马达有最佳之运转表现
◆自动电流下降功能,可降低马达温度
◆具有原点输出及外部激磁解除功能,可搭配外部控制使用
◆LED显示运转状态
◆输出入端均使用光耦合器以避免噪声干扰



规格:

品名/型号 SD200
使用电源 DC24V~42V
驱动电流 0.8A ~1.5A (16段微调设定)
驱动方式 定电流双极性驱动
解析度 全步进(1.8°/s , 200s/r)
半步进(0.9°/s , 400s/r)
控制模式 单脉波(1P), 双脉波(2P)
自动电流下降 20 ~ 60%
最大脉波速度 25K Hz
脉波宽度 15us(Min)
方向响应时间 20us(Min)
输入讯号 +4 ~ +10V , 20mA
输入讯号阻抗 220Ω
输出讯号 开集极回路, 24V, 10mA(Max)
杂讯隔离 光耦合器
接线方式 可移式插槽
工作温度 0 ~ +40
工作湿度 85% RH
尺寸(mm) 75(L)*98(W)*34(H)
重量 160g



外观尺寸:





接线图:



规格书下载

型录档下载
